Hrúbka izolácie potrubia a kalkulačky výrobcov

Prečo na hrúbke izolácie záleží viac, než sa zdá

Izolácia potrubia je technická a legislatívna nevyhnutnosť, ktorá priamo ovplyvňuje prevádzkové náklady a bezpečnosť celého systému.

Tepelné straty vám zbytočne predražujú prevádzku

Nezaizolované alebo nedostatočne zaizolované potrubie tepelného rozvodu stráca energiu priebežne, bez ohľadu na ročné obdobie. Rockwool vo svojom programe ukazuje, že rozdiel medzi izolovaným a neizolovaným potrubím môže byť 30-40 % úspor na prevádzkových nákladoch počas celej životnosti budovy.

Kondenzácia na studených potrubiach poškodzuje konštrukciu

Pri chladových rozvodoch a klimatizácii platí opačná logika. Nie sú problémom tepelné straty, ale kondenzácia. Keď teplota povrchu potrubia klesne pod rosný bod okolitého vzduchu, začne sa zrážať vlhkosť.

Správna hrúbka izolácie a uzavretá štruktúra materiálu pomáhajú predchádzať:

• mokrým izoláciám,
• kvapkám vody na potrubí,
• plesniam a poškodeniam okolitých konštrukcií.

Nedodržanie legislatívy môže mať vplyv na kolaudáciu

Vyhláška č. 14/2016 Z.z. určuje minimálne hrúbky izolácie pre rozvody tepla a teplej vody. Projektovanie alebo realizácia pod tieto hodnoty predstavuje technickú chybu a nesplnenie zákonných požiadaviek. Môže to mať negatívny dopad na kolaudáciu.

Čo ovplyvňuje výpočet hrúbky izolácie

Hrúbka izolácie potrubia nie je pevne dané číslo, ktoré si odčítate niekde z tabuľky bez kontextu. Výsledok závisí od viacerých faktorov, ktoré musíte pre každý rozvod vyhodnocovať samostatne.

Teplota média

Rozvod teplej vody 55 °C, vykurovanie 70–90 °C, chladenie 6–18 °C. Odlišné teploty majú odlišné požiadavky. Ak zadáte na vstupe kalkulačky nesprávnu teplotu, dostanete zavádzajúci výsledok.

Vonkajší priemer potrubia

Vzhľadom na valcovú geometriu potrubia zadávajte do výpočtu skutočný vonkajší priemer potrubia v milimetroch, nie menovitú svetlosť DN. Napríklad medená rúrka DN 20 má vonkajší priemer 22 mm a oceľová DN 20 má 28 mm. Rozdiel sa automaticky prejaví na výslednej hrúbke izolácie.

Lambda (λ) materiálu

Súčiniteľ tepelnej vodivosti, teda schopnosť materiálu viesť teplo, odlišuje izolácie od seba.

• Armacell ArmaFlex má λ ≈ 0,033 W/m·K
• Rockwool sekcia má λ ≈ 0,035–0,040 W/m·K

Pri rovnakom DN a teplote média môžu mať izolácie s rozdielnou hodnotou λ odlišný tepelnotechnický výsledok. Preto kalkulačky výrobcov počítajú vždy s hodnotami konkrétnych produktov, nie s referenčnou hodnotou λ z vyhlášky.

Prostredie inštalácie

Suchý interiér, vlhký technický priestor, exteriér alebo nevykurovaná pôda majú odlišné podmienky prestupu tepla. Váš výpočet preto musí zohľadniť aj teplotu a vlhkosť okolitého prostredia.

Rada odborníka

„Pri chladových rozvodoch nepoužívajte minerálnu vlnu bez parozábrany. Otvorená štruktúra materiálu pustí vlhkosť do izolácie a za niekoľko sezón ju zdegraduje. Pre chladové rozvody a klimatizáciu vyberte elastomérové izolácie s uzavretou bunkovou štruktúrou. Napríklad Armacell ArmaFlex s difúznym odporom µ > 10 000 kondenzáciu prakticky vylučuje," upresňuje Marián Šustek, produktový manažér pre technické izolácie AZ FLEX.

Kalkulačky výrobcov nie sú rovnaké

Každý výrobca optimalizoval svoju kalkulačku pre vlastné produkty a konkrétne typy aplikácií. Výsledky kalkulačiek rôznych výrobcov preto nemôžete navzájom porovnávať.

Ak porovnávate materiály, zadávajte vždy

• rovnaké DN,
• rovnakú teplotu média
• a rovnaké prostredie.

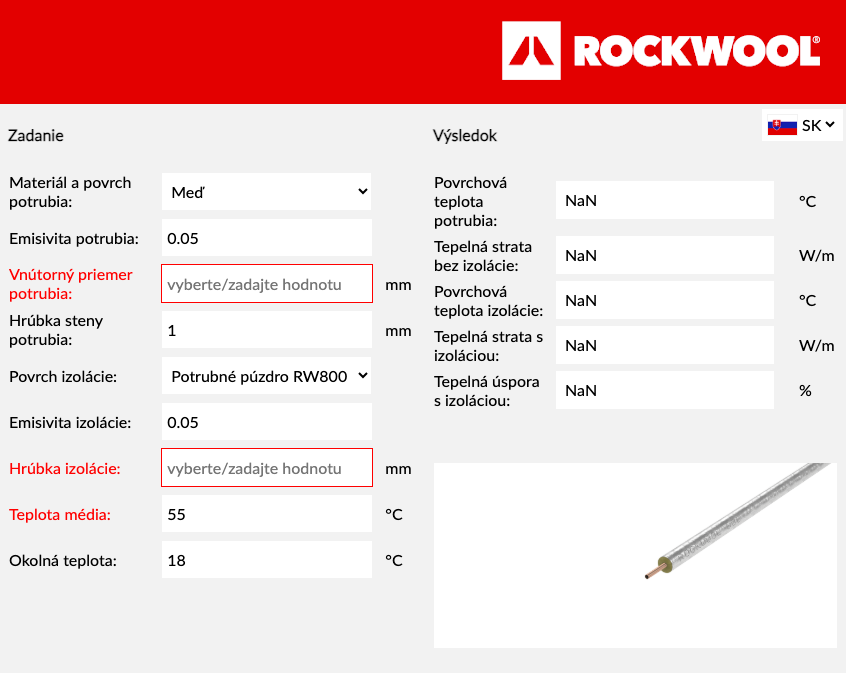

Rockwool 800 na rozvody tepla a teplej vody

Okrem odporúčanej hrúbky vám vypočíta aj tepelné straty nezaizolovaného potrubia a percentuálnu úsporu po zaizolovaní. Rozdiel môže byť aj 40 % prevádzkových nákladov ročne.

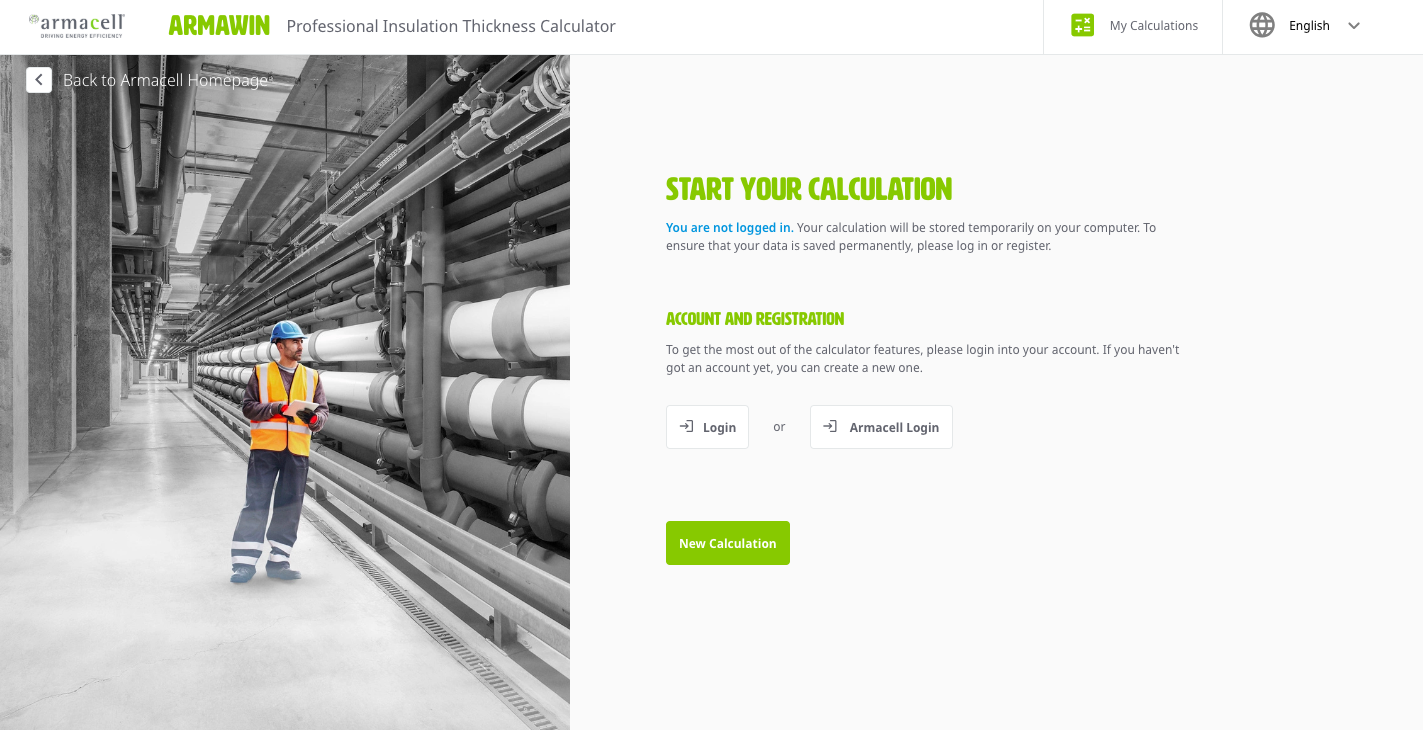

Armacell na chladové rozvody a klimatizáciu

Detailný online program pre výpočet optimálnej hrúbky technických chladových izolácii, súčiniteľu prestupu tepla, prúdenia tepla a tepelných zmien potrubí a zariadení.

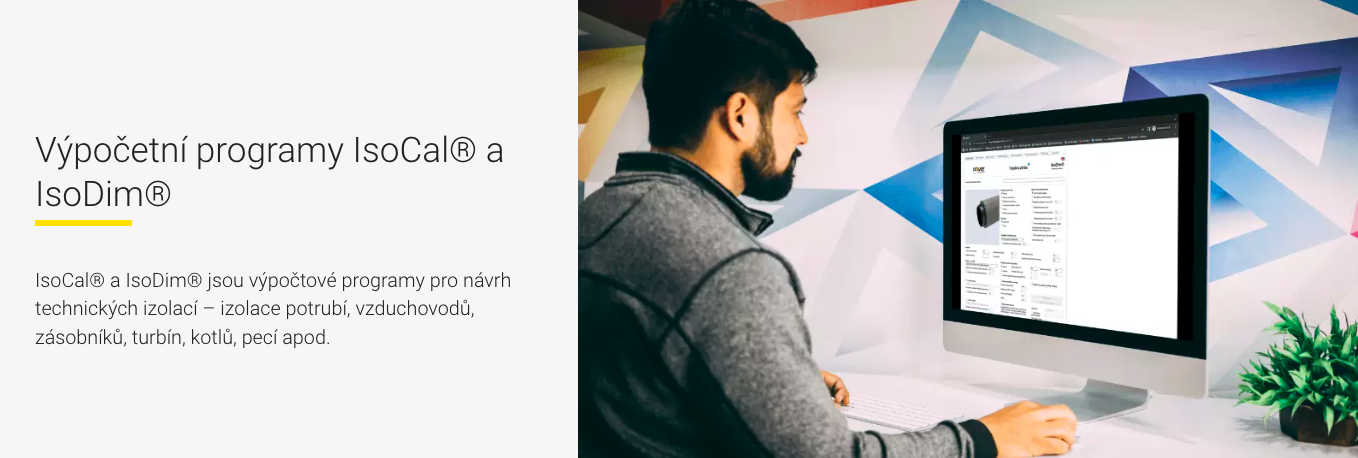

Isover pre viacero technológií naraz

Pokrýva potrubné rozvody, zásobníky, kotly, pece aj VZT.  IsoCal a IsoDim IsoCal® a IsoDim®

Paroc podľa ISO 12241

Tento program vypočíta všetky potrebné údaje pre návrh technických izolácii. Výpočty sú založené na štandardoch ISO 12241, SFS 3976 a SFS 3977.

Časté otázky

• Môžem použiť menšiu hrúbku, ak mám materiál s nižšou hodnotou λ?

Áno. Ak je λ materiálu nižšia ako referenčných 0,035 W/m·K, môžete navrhnúť menšiu hrúbku. Musíte však prepočítať minimálnu hrúbku podľa prílohy č. 2 vyhlášky 14/2016 Z.z. a preukázať súlad. Kalkulačka výrobcu to spraví automaticky, ak zadáte správny produkt.

• Ako postupovať pri kombinácii materiálov na jednom rozvode?

Každý úsek s iným materiálom alebo iným DN riešte ako samostatný výpočet. Bežná je kombinácia - elastomér na chladových úsekoch, minerálna vlna na tepelných. Každý úsek musí samostatne spĺňať príslušné požiadavky.

• Je tabuľka vo vyhláške dostačujúca?

Nie. Vyhláška stanovuje minimálne požiadavky. Pri chladení, klimatizácii alebo špecifických prevádzkových podmienkach je potrebný individuálny výpočet podľa konkrétneho materiálu a prostredia.

• Čo ak kalkulačka nedáva výsledok pre môj prípad?

Pri neštandardných teplotách, atypických DN alebo špeciálnych podmienkach prostredia nás kontaktujte a pomôžeme vám s výpočtom na mieru.

Tabuľka z vyhlášky je dobrý orientačný bod, nie univerzálne riešenie

O výslednej hrúbke izolácie rozhodujú prevádzkové podmienky, použitý materiál aj vlastnosti potrubia. Ak chcete mať istotu, že izolácia bude fungovať bez tepelných strát alebo kondenzácie, vždy vychádzajte z výpočtu pre konkrétnu aplikáciu. Ak si nie ste istí výberom materiálu alebo potrebujete konzultáciu k projektu, ozvite sa.
